DATA/PERIODO: seconda metà XIX sec.
MISURE: lunghezza: 42 cm, larghezza: 19 cm, altezza: 12 cm.
MATERIALE: legno, ottone, rame.

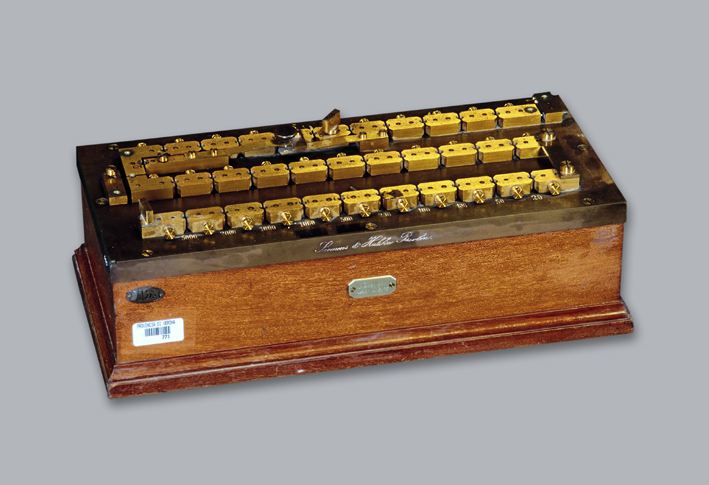

SCRITTE/FIRME: Siemens & Halske Berlin
N° INVENTARIO: 771
Il ponte di Wheastone deve il suo nome al fisico ed inventore britannico C. Wheastone (1802-1875) e fu realizzato, per la prima volta, nel 1843. L’apparecchio, che è un sistema di sei conduttori, quattro dei quali formano i lati e due le diagonali di un quadrilatero, viene utilizzato per determinare la misura di una resistenza incognita, noto il valore, fornito dai costruttori, di tre resistenze. Il metodo si basa sul confronto di caduta di tensione, indipendentemente dal valore della corrente, e applica il procedimento di riduzione a zero di un galvanometro. Alimentando il circuito e variando il valore della resistenza incognita fino ad azzerare il valore della corrente (o della tensione) rilevata, si otterrà l’esatto valore di resistenza elettrica del resistore incognito (equilibrio del ponte).

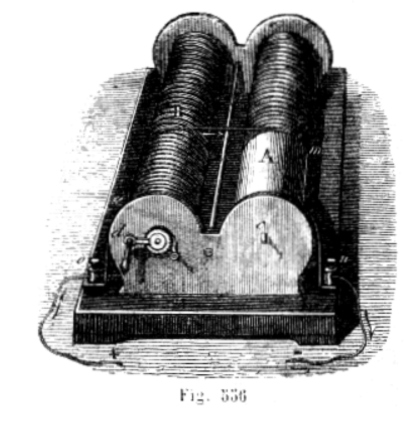

Ganot-trattato elementare di fisica pagina 493, figura 556.
