DATA/PERIODO: prima metà XX sec.
MISURE: larghezza: 45.5 cm, lunghezza: 6 cm, altezza: 6 cm.
MATERIALE: acciaio, ferro
N° INVENTARIO: 532
Il reostato a cursore mobile, ideato da Wheatstone nel 1843 insieme ad altri due tipi di reostato, fra cui uno a cassetta di resistenze, è uno strumento costituito da un filo conduttore avvolto intorno a una barra di un materiale isolante e da un contatto mobile che è possibile far scorrere lungo la barra.
Lo strumento sfrutta la seconda legge di Ohm: la resistenza è direttamente proporzionale alla lunghezza del resistore e inversamente proporzionale alla sua sezione. Il contatto mobile, detto cursore, permette infatti di modificare la lunghezza del filo in cui scorre la corrente, rendendo il reostato una resistenza variabile.
Sul reostato sono riportate la resistenza massima, 20 Ω, che si ottiene spostando il cursore a fine corsa, e l’intensità di corrente supportata, 6 A.

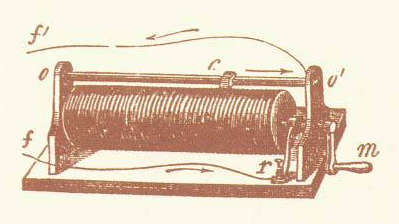

Disegno tratto da testo antico.
